Pemahaman Kondensator
Kondensator adalah komponen elektronika yang berfungsi menyimpan tenaga listrik di dalam medan listrik, yang memakai sistem pengumpulan ketidak seimbangan di dalam aliran listrik.
Satuan dari Kapasitor adalah farad sesuai penemuannya yaitu Michael Faraday, seorang ilmuwan yang dilahirkan pada tanggal 22 September 1791 dan meninggal 25 Agustus 1867. Berkebangsaan Inggris, yang juga di sebut Bapak Listrik karena jasanya dalam mengembangkan listrik dalam banyak penggunaan.
Nama lain dari kapasitor adalah kondensator yang disebut pertama kali oleh Alessandro Volta seorang ilmuwan Itali pada tahun 1782.
Jenis – jenis Kondensator
Jenis jenis kapasitor menurut jenis material pembuatannya
Jenis kapasitor menurut bahan-nya antara lain :
|
Type
|
Jangkauan
|
Toleransi
|
Tegangan AC lazim
|
Tegangan DC lazim
|
Koefisien suhu
|
Frekwensi pancung
|
Sudut rugi
|
Resistensi bocoran
|
Stabilitas
|
|
Kertas
|
10nF-10uF
|
±10%
|
500V
|
600V
|
300 ppm/C
|
0,1MHz
|
0,01
|
109
|
Lumayan
|
|
Mika perak
|
5pF-10nF
|
±0,5%
|
–
|
400V
|
100ppm/C
|
10MHz
|
0,0005
|
1011
|
Baik sekali
|
|
Keramik
|
5pF-1uF
|
±10%
|
250V
|
400V
|
30ppm/C
|
10MHz
|
0,01
|
108
|
Baik
|
|
Polystyrene
|
50pF-500nF
|
±1%
|
150V
|
500V
|
150ppm/C
|
10MHz
|
0,0005
|
1012
|
Baik sekali
|
|
Polyester
|
100pF-2uF
|
±5%
|
400V
|
400V
|
400ppm/C
|
1MHz
|
0,001
|
1011
|
Cukup
|
|
Polypropylene
|
1nF-100uF
|
±5%
|
600V
|
900V
|
170ppm/C
|
1MHz
|
0,0005
|
1010
|
Cukup
|
|
Elektrolit Aluminium
|
1uF-1F
|
±50%
|
Polarisasi
|
400V
|
1500ppm/C
|
0,05MHz
|
0,05
|
108
|
Cukup
|
|
Elektrolit Tantalum
|
1uF-2000uF
|
±10%
|
Polarisasi
|
60V
|
500ppm/C
|
0,1MHz
|
0,005
|
108
|
Baik
|
Jenis- jenis kapasitor menurut kegunaan
1. Kondensator tetap
Kondensator tetap adalah kapasitor yang nilainya konstan dan tidak berubah- ubah, jenisnya antara lain:
a. Kapasitor Keramik

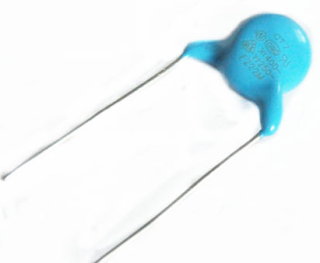

Kapasitor keramik
Berbentuk bulat tipis atau persegi empat dengan warna merah, hijau, coklat, dan lain lain. Kapasitor ini tidak memiliki kutub dan bisa dipasang bolak balik, kapasitas-nya antara piko Farad (pF) sampai ratusan Nano Farad (nF) dengan tegangan kerja antara 25 Volt sampai ribuan volt.
Penilaian/ pembacaan nilai kapasitor : Tertulis pada badan kapasitor, contoh :
203
Berarti nilai kapasitas-nya = 20.000pF= 20nF=0,02uF.
502
Berarti nilai kapasitas-nya = 5.000pF= 5nF= 0,005uF
b. Kapasitor Polyester
Kapasitor Polyester
Pada dasarnya sama dengan kapasitor keramik termasuk cara pembacaan nilainya, biasanya berbentuk segiempat berwarna hijau, coklat dan sebagainya.
c. Kapasitor Kertas
Kapasitor kertas
Sering disebut kapasitor padder, biasa bekerja untuk frekuensi tinggi, jadi lebih sering di pakai untuk bagian- bagian oscilator, atau perangkai seri spul dan variable condensator. Kapasitas pada sirkuit oscilator memiliki nilai antara lain:
- Kapasitas 200pF-500pF untuk gelombang menengah (Medium Wave / MW) = 190 meter-500meter.
- Kapasitas 1.000pF-2.200pF untuk gelombang pendek (Short Wave / SW ) = 40 meter- 130 meter.
- Kapasitas 2.700pF- 6.800pF untuk gelombang pendek 1,2,3 dan 4 = 13 meter – 49 meter.
Tabel perkalian kapasitor kertas
|
Warna
|
Nomor
|
Faktor perkalian
|
Toleransi
|
Voltase maksimum
|
|
Hitam
|
x1
|
20%
|
||
|
Coklat
|
1
|
X10
|
100V
|
|
|
Merah
|
2
|
X100
|
250V
|
|
|
Jingga
|
3
|
X1000
|
400V
|
|
|
Kuning
|
4
|
X10000
|
400V
|
|
|
Hijau
|
5
|
X100000
|
630V
|
|
|
Biru
|
6
|
630V
|
||
|
Ungu
|
7
|
630V
|
||
|
Abu- abu
|
8
|
630V
|
||
|
Putih
|
9
|
10%
|
630V
|
d. Kondensator Elektrolit
Elektrolit Kondensator
Atau disebut ELCO (Elektrolit Condensator), berbentuk tabung dan memiliki kutub yaitu positif dan negatif namun ada pula Elco yang memiliki beberapa kutub.
Nilai kapasitasnya antar 0,47uF sampai dengan ribuan uF, bahkan pada panel listrik (Kapasitor Bank) sampai jutaan uF. Selain Elco yang memiliki kutub ada pula yang ter-polarisasi pada kakinya misalnya kapasitor solid tantalum.
Kerusakan yang sering ditemui pada kondensator ini antara lain:
- Kering
- Konsleting
- Meledak dikarenakan pemberian tegangan pada kutub yang salah atau kelebihan voltase dari yang di tentukan.
2. Kondensator Tidak Tetap
Atau biasa disebut VARCO (Variabel Condensator), jenis kondensator yang kapasitas-nya bisa di ubah – ubah. Karena pada desain nya memang sudah ditanamkan poros mekanik yang berfungsi untuk merubah nilai kapasitas-nya. Pada garis besarnya dibagi menjadi:
a. Kondensator Variabel
Kondensator variabel
Dengan nilai antara 100pF sampai dengan 500pF, sering di gunakan pada penala radio yang berfungsi memilih gelombang frekuensi.
b. Kondensator Trimmer
Kondensator trimmer
Mempunyai kapasitas dibawah 100pF, pemasangan seri dengan kondensator variabel memungkinkan pemilihan gelombang secara detail (fine tuning).
