Pengertian Dioda (Diode)

Dioda merupakan salah satu jenis komponen elektronika aktif yang berfungsi sebagai penyearah.

Dioda terbuat dari bahan semi konduktor jenis silikon dan germanium.

Dioda disusunmenggunakan semikonduktor jenis “p”sebagai kutub positif dan semikonduktor jenis “n” sebagai kutub negatif.

Dioda, jenis, fungsi dan karakternya

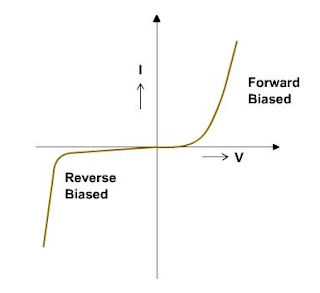

Karakteristik Dioda

Dioda merupakan komponen aktif, arus yang mengalir masuk melalui kaki P ke kaki N akan diteruskan jika tegangan listrik yang dimasukkan pada dioda berbahan silikon minimal 0,7volt dan pada dioda berbahan germanium minimal 0,3volt.

Fungsi dioda yang lain adalah bisa sebagai sakelar dalam rentang tegangan yang rendah. Salah satu contoh adalah dioda jenis silikon, jika tegangan kurang dari 0,7volt, tegangan tidak akan diteruskan dan jika tegangan masuk lebih besar dari 0,7volt maka tegangan akan diteruskan.

Macam-macam diode

Simbol Dioda

Secara mendasar dioda ada beberapa jenis , antara lain adalah:

1. Dioda penyearah,

2. Dioda Zener,

3. Dioda Foto

Selanjutnya akan kita bahas satu persatu macam-macam dioda diatas

1. Dioda Penyearah

Dioda penyearah

Arus akan diteruskan jika arus listrik yang melewati searah dengan arah dioda yaitu dari potensial tinggi ke potensial rendah dan tegangan bernilai lebih besar dari tegangan minimum dioda.

Namun jika dioda dipasang kebalikkannya dengan arus listrik maka dioda akan menjadi penghambat.

Kapasitas dioda memiliki batas, sehingga jika tegangan di sambungkan pada “n” jauh lebih besar dari tegangan yang disambungkan pada “p” kemungkinan dioda akan breakdown karena tidak mampu menahan aliran listrik.

Contoh pemakaian dioda searah adalah antara lain pada rangkaian penyearah arus listrik bolak-balik pada transformator, dan pencegah arus balik pada rangkaian elektronika.

2. Dioda Zener

Zener Dioda

Pada prinsipnya adalah sama dengan dioda biasa, namun jika pada dioda biasa breakdown terjadi pada saat tegangan mencapai ratusan volt, pada dioda zener breakdown dapat terjadi pada saat tegangan hanya mencapai puluhan atau bahkan satuan volt saja.

Pada dioda biasa bekerja dengan bias maju, sedangkan pada dioda zener bekerja dengan bias mundur.

3. Light Emitting Diode (LED)

LED

Prinsipnya sebuah LED adalah merubah energi listrik menjadi cahaya jika diberi input tegangan maju (forward bias).

Banyak warna yang disediakan dari komponen ini seperti warna merah, kuning, dan hijau. Pada dasarnya semua jenis warna dapat dihasilkan tetapi harga LED akan menjadi sangat mahal dan tidak efisien.

4. Laser Dioda

Laser Dioda

Komponen ini merupakan sebuah semikonduktor yang radiasinya bersifat koheren ( gelombang dengan frekwensi dan amplitudo yang sama dengan beda fase yang tetap) pada daerah sepanjang panjang gelombang cahaya kelihatan sebagai infra merah.

Bahan dasar laser ini adalah dioda, dengan bentuk fisik yang bisa diminimalkan, tidak seperti bentuk laser yang lain.

Jaringan serat optik menggunakan teknologi sinar laser sebagai pengantaran signal, dan juga dapat ditemukan pada Compact Disc (CD/DVD) dan mouse pada komputer.
